HSV-160C 系列伺服驅動單元
伺服驅動該系列為低壓220V伺服驅動單元，支持脈沖及模擬量控制，可適配絕對式編碼器及增量式編碼器。 在上電時通過IO口上傳電機絕對位置，不需要外加通訊線纜。 · AC220V輸入 · 支持脈沖控制和模擬量控制 · 通過IO上傳絕對位置 · 支持絕對式編碼器/增量式編碼器 · 產品型號說明(示例：HSV-160C-010)
使用說明下載產品特點
FeaturesHSV |
— |
160C |
— |
010 |
|
（1） |
（2） |
（3） |
（4） |
?
序號 |
含義 |
（1） |
華中數控伺服驅動單元 |
（2） |
160C系列驅動單元 |
（3） |
驅動規格 |
（4） |
其他附加功能 |
l? 驅動型號及編碼器接口
規格及型號 |
電機編碼器 |
||
產品系列 |
規格 |
絕對式① |
增量式② |
多摩川 | |||
HSV-160B+- |
010/020/030/050/075 |
ü? ? |
ü? ? |
①可支持多摩川編碼器；
②支持2500，6000線TTL增量式編碼器；
產品尺寸
Product Sizel? 驅動規格及基本參數說明
規格 |
額定電流（A） |
最大電流（A） |
HSV-160C-010 |
4.8 |
7.2 |
HSV-160C-020 |
6.9 |
10.4 |
HSV-160C-030 |
9.6 |
14.4 |
HSV-160C-050 |
16.8 |
25.2 |
HSV-160C-075 |
24.8 |
37.3 |

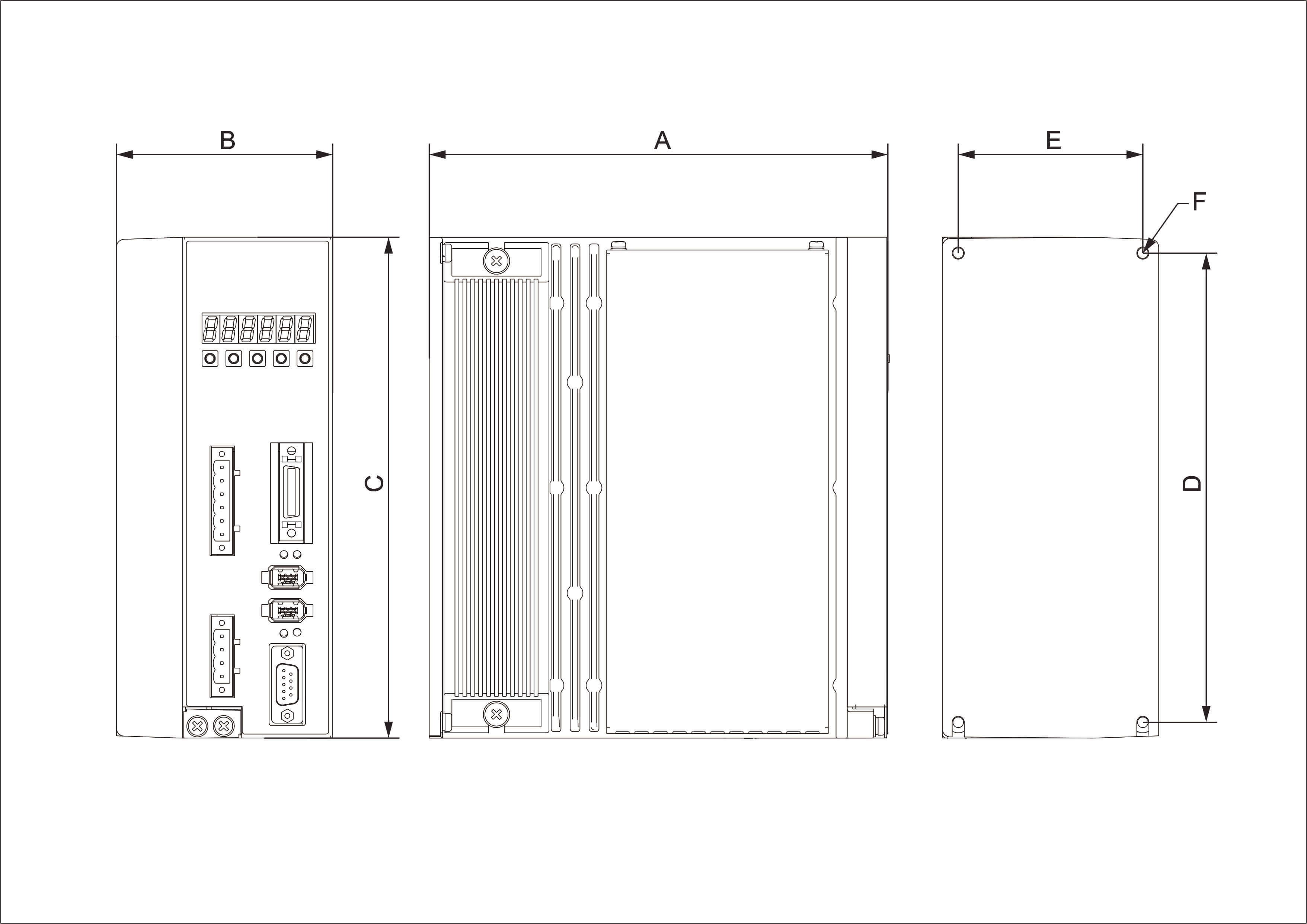

l? 外形及安裝尺寸
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?
產品型號 |
A |
B |
C |
D |
E |
F |
HSV-160C ? - 010 |
143.2 |
72 |
171.6 |
160 |
57.7 |
φ4.6 |
HSV-160C ? - 020/030 |
174 |
82 |
190 |
178 |
70 |
φ4.6 |
HSV-160C ? - 050/075 |
218.5 |
100 |
260 |
245 |
80 |
φ5 |
