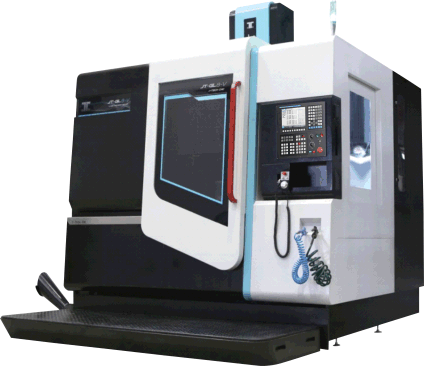

GL8-V門型立式五軸加工中心

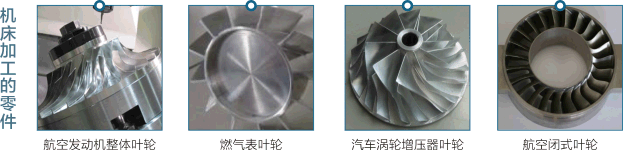

五軸數控教學整體解決方案GL8-V門型立式五軸加工中心是由武漢華中數控股份有限公司與嘉泰數控（泉州）有限公司聯合研發的新產品，該機床能廣泛應用于汽車鈑金模具、塑料成型模具、精密機械零件加工及航空航天工業。
使用說明下載產品特點
Features
機床特點：

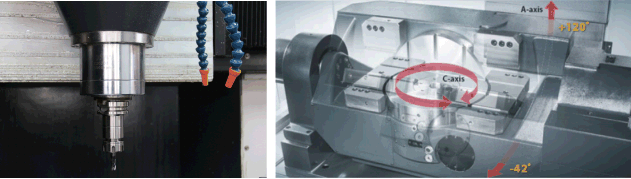

GL8-V門型立式五軸加工中心是一種工作臺回轉軸式結構。設置在床身上的工作臺可以環繞X軸回轉，定義為A軸，A軸工作范圍-42度至+120度?；剞D(zhuǎn)臺環繞Z軸回轉，定義為C軸，C軸都是360度回轉。通過A軸與C軸的組合，固定在工作臺上的工件除了底面之外，其余的五個面都可以由立式主軸進行加工。該機床標配HNC-848總線式高檔數控銑床、加工中心用CNC，使得A軸和C軸與XYZ三直線軸實現聯動，可加工出復雜的空間曲面。

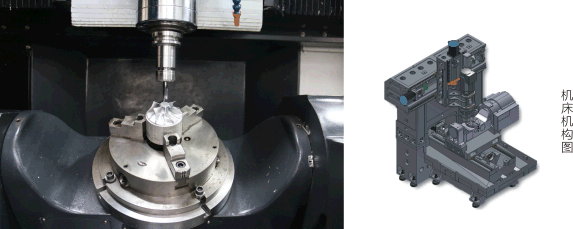

五軸機床工作臺底座結構，提供良好的工作臺排屑系統，配備高精度旋轉工作臺，提供優異的五軸加工能力。
優良的自動換刀機構：搭配經濟型傘形刀庫，刀倉設計獨立控制的罩蓋結構，能防止切屑粘著刀具，從而保證刀具的正常使用壽命。
產品參數
Product parameters規格 ITEM |
UNIT |
GL8-V |
旋轉工作臺Table | ||
負載重量 |
Kg |
水平：100、傾斜：75 |
旋轉臺直徑 |
mm |
Ф350 |
T型槽寬度 |
mm |
12H7 |
行程Travel | ||
X軸行程+換刀行程 |
mm |
400+550 |
Y軸行程+裝夾行程 |
mm |
400+150 |
Z軸行程 |
mm |
400 |
A軸可傾斜角度 |
deg |
-42°～+120° |
C軸最小分度 |
deg |
0.001° |
主軸鼻端至旋轉臺距離 |
mm |
120～520 |
線軌Linear Guide | ||
線軌寛度 |
mm |
X：34、Y：34、Z：28 |
線軌道數 |
X：2、Y：2、Z：2 |
|
主軸SPINDLE | ||
主軸錐度 |
BT40 |
|
主軸轉速 |
rpm |
12000 |
速度FEED | ||
X/Y/Z三軸進給速度 |
mm/min |
1~12000 |
X/Y/Z三軸快移速度 |
mm/min |
36000/36000/36000 |
A/C軸最大轉速 |
rpm |
13.3/22.2 |
精度ACCURACY | ||
定位精度 |
mm |
X/Y/Z:±0.005 |
Sec |
A:45″、C:15″ |
|
重復定位精度 |
mm |
X/Y/Z:±0.003 |
Sec |
A:±8″、C:±6″ |
|
馬達MOTOR | ||
主軸額定功率 |
KW |
7.5/11 |
主軸額定扭矩 |
Nm |
35.8 |
五軸額定功率 |
KW |
X：5.1、Y：8.5、Z：8.5 A:8.5 C:4.1 |
五軸額定扭矩 |
Nm ? |
X：16、Y：27、Z：27 A:27 C:6.5 |
滾珠螺桿 Ball screw??? |
||
滾珠螺桿直徑/螺距 |
mm |
X：Φ36/12、Y：Φ36/12、Z：Φ36/12 |
刀庫Tool magazine | ||
?刀庫形式 |
傘形刀庫-BT40 |
|
?刀庫容量 |
T |
16 |
?換刀時間（Tool TO Tool) |
sec |
2″ |
?最大刀徑(滿刀/空鄰刀) |
mm |
Φ100mm/Φ200mm |
其他OTHER |
||
電源要求 |
3Ф380V、50HZ、38KVA |
|
所需氣壓 |
Kg/cm2 |
6.5 |
機器凈重 |
Kg |
6000 |
機器尺寸(長×寬×高) |
mm |
2700 ×2700×3400 |
